閘板閥簡介

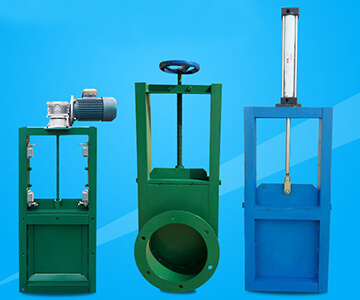

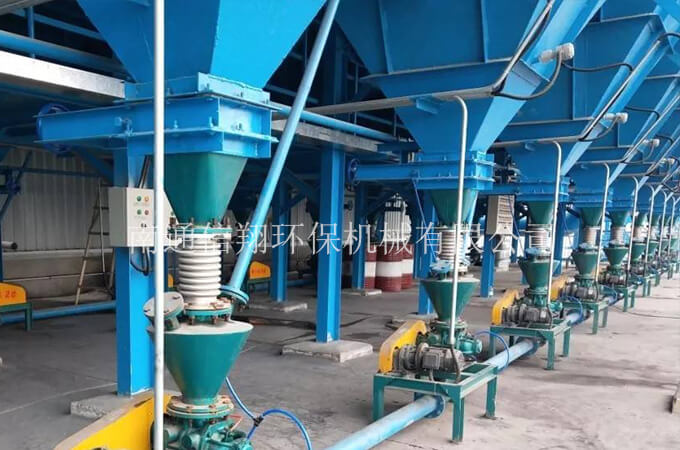

插板閥又名閘板閥，是除塵器的卸灰裝置，主要用于粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，操作簡單，便于維修，可根據用戶需求加工制作。插板閥根據不同的驅動方式可分為手動插板閥、電動插板閥、氣動插板閥三種閘板閥，普遍適用于建材、冶金、化工、電工等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。閘板閥通常于卸料器配套使用，閘板閥的直徑與卸料器進料口配套，有方形和圓形兩種。

閘板閥工作原理：

單、雙向平板閘閥門主要由框架、絲桿螺母、手輪、鏈輪，手輪(鏈輪)轉動，絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的，或者通過氣缸，電液壓推桿等動力裝置進行來回往復開關運動。

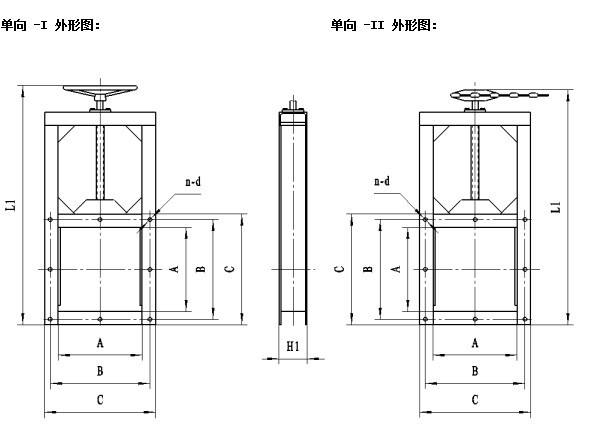

閘板閥技術參數：

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636

插板閥安裝及說明：
1. 插板閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著;
2. 各連接部位螺栓，要求均勻擰緊;
3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活;
4. 用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性;
5. 用戶在安裝閥門時， 預留閥門驅動的空間;
6. 驅動裝置的接線須按線路圖進行;
7. 插板閥定期保養，不得隨意碰撞及擠壓，以免影響密封。
