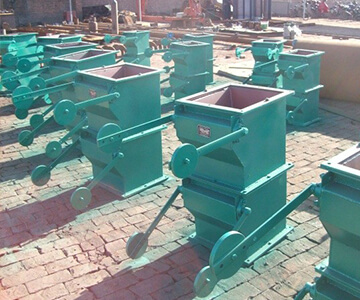

重錘翻板閥簡介

重錘翻板是作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。重錘翻板閥首要標準有200×200 250×250 300×300 400×400 500×500等。重錘翻板閥選用優質鋼材焊接，是一種新式的快速電控卸灰設備，選用錐形灰倉，帶斜角的密封面，卸灰完全，無磨損，切換快速，特別適用于枯燥粉塵，無粘度顆粒晶體等物料的運送體系中。Ⅰ型為單層卸灰閥，Ⅱ型為雙層快速翻板鎖氣卸灰閥。其驅動方法分為：D電動、Q氣動、Y電液動。加工精度高，具有鎖氣功用，其材料可選用鑄鋼、鑄鐵、不銹鋼、鈦鋼等。滿意用戶不一樣需求。

重錘翻板工作原理：

重錘翻板的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。主要有單、雙門翻板閥，雙層翻板閥主要利用上下閥門的在不同時間的開關使設備中間始終有一層閥板處于關閉隔斷狀態，來防止空氣竄流。如果是在正壓輸送下，氣動的雙層鎖氣閥還可起到平衡及增壓閥的助流作用，以達到設備即能連續脈動給料的同時又具有鎖氣的功能，以滿足氣力輸送粉粒體物料的要求。

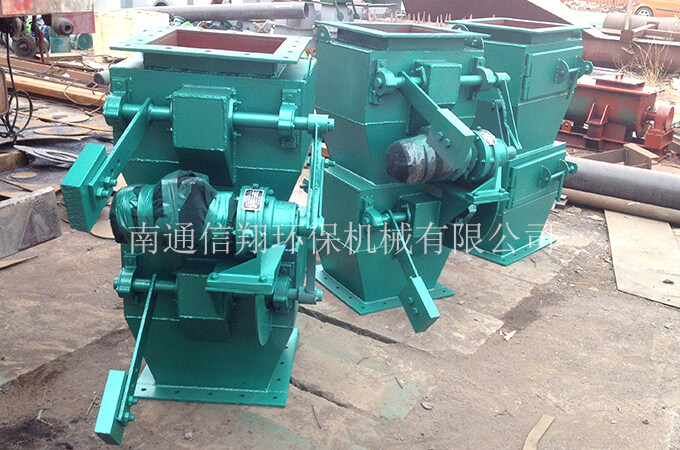

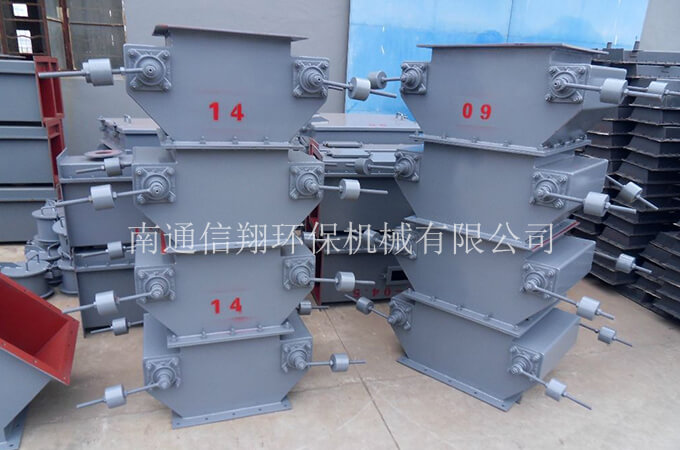

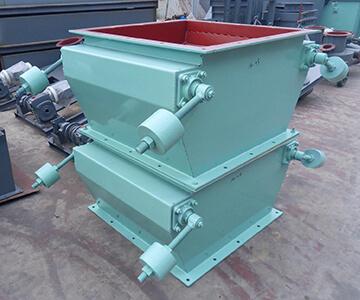

雙層重錘翻板閥

雙層重錘翻板閥采用機械傳動，傳動平穩，無沖擊，無故障，更換備件少，使用可靠。該閥分為上下兩層，工作時先由機械傳動開啟上閥，靠平衡配重自行關閉上閥，接著由機械傳動開啟下閥，靠平衡配重關閉下閥，這樣完成一次卸灰周期。雙層卸灰閥是冶金、有色、環保除塵設備中的理想卸灰閥。重錘翻板閥廣泛適用于建材、冶金、化工、電力等行業。

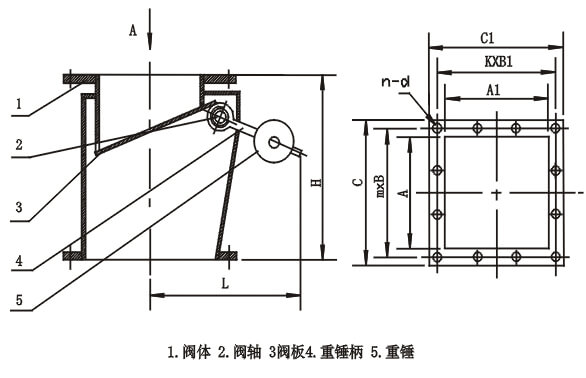

重錘翻板閥尺寸表：

A×A1	B×B1	C×C1	H	H1	L	L1	n-d
150×150	200×200	240×240	460		420		8-Φ11
200×200	250×250	290×290	580		490		8-Φ11
220×220	270×270	310×310	580		510		8-Φ11
250×250	300×300	340×340	580		580		8-Φ11
300×300	360×360	400×400	700	560	610	1220	12-Φ13
320×320	380×380	420×420	700	560	630	1260	12-Φ13
400×400	460×460	500×500	800	660	750	1500	16-Φ13
428×428	488×488	528×528	800	660	764	1528	16-Φ13
450×450	510×510	550×550	800	660	775	1550	16-Φ13
480×480	540×540	580×580	800	660	790	1580	16-Φ13
500×500	560×560	600×600	800	760	800	1600	16-Φ13
600×600	670×670	720×720	800	800	960	1920	16-Φ13
690×480	750×750	790×580	800	760	790	1580	20-Φ13
720×400	780×780	820×500	800	760	750	1500	20-Φ13
800×600	870×670	920×920	800	800	960	1920	20-Φ18
800×800	870×870	920×720	1200	1120	1060	2320	24-Φ18
1000×800	1070×870	1120×920		1120		2320	28-Φ28
1000×1000	1080×1080	1140×1140		1300		2940	24-Φ22

重錘翻板閥特點：
1、卸料靈敏、卸料均勻、卸料平穩；
2、密封嚴、鎖氣好；
3、好維護、易保養、不易壞；
4、法蘭可供挑選：方形和圓形；
5、可根據客戶要求挑選多種材質：不銹鋼(SS304、SS304L、SS316、SS316L)，碳鋼等；
6、可供選擇的驅動方式：重錘式、氣動和電動。
