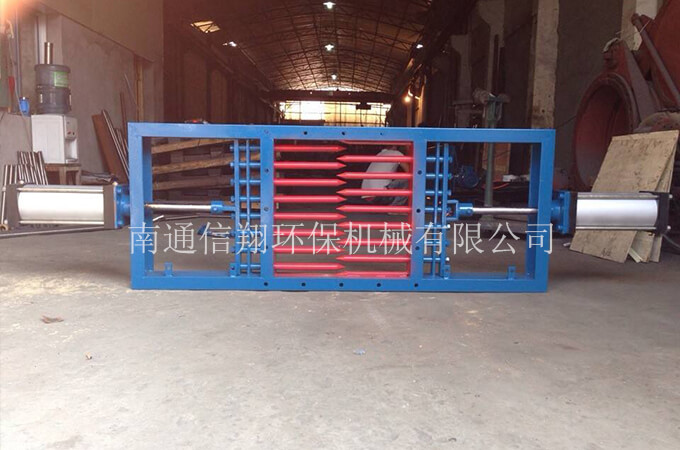

棒閥TYPE:LB-I(II)300×300/400×400/500×500/600×600/700×700等

產品詳情

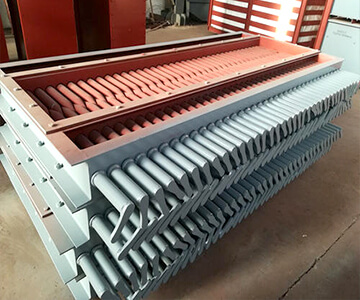

棒閥簡介

LB棒閥俗稱棒狀閘門、插棒閥、卸料調節器，是螺旋閘門的換代產品，與其相比具有開啟靈活，使用方便等特點。插棒閥對塊狀物料(≤50mm)特別是水泥廠的粘濕料倉的下料更為方便，避免了積壓，在建材行業得到廣泛應用。該產品規格齊全，根據不同的料倉卸料口可配各種規格產品。產量0-100T/h。主要由框架，棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條則柵板出現一條較大的空隙，物料就可以該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。適用溫度:≤300℃。驅動方式：手動、氣動、電動、電液動等。

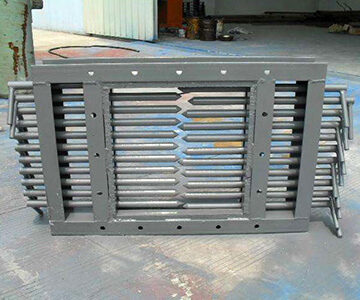

結構特點

1．棒頭閥結構簡單，性能可靠，它克服了平板閘門物料顆粒大而造成的閘門無法關閉和缺點。本閥采用單棒條操作，所以操作力小，動作靈活方便。
2．棒條式閘閥(棒條閥)整個結構為優質碳素鋼制造，強度高，使用壽命長，維修方便。
3．由于采用了雙棒條結構，因而克服了單棒條閘門承載能力小的缺點，因而它多用在較大口徑的重載條件下。

棒閥工作原理：

棒閥一般為常開型，物料處流通狀態。根據工況需要切斷或調節時，需逐個插入棒條，以阻止物料流通，也可根據工況需要通過調整棒條間的間隙來控制物料的大小。

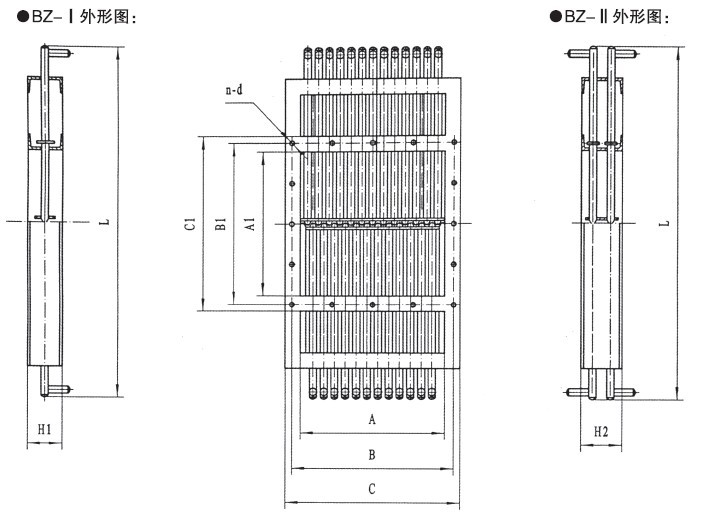

BZ-Ⅰ外形連接尺寸表：

A×A1	B×B1	C×C1	L	H	n-d
300×300	356×356	396×396	800	100	8-Φ12
400×400	456×456	493×496	1000	100	12-Φ12
1000×400	1056×456	1096×496	1000	100	18-Φ14
1200×400	1256×456	1296×496	1000	100	18-Φ14
500×500	560×560	606×606	1200	120	16-Φ16
550×550	610×610	656×656	1300	120	16-Φ16
600×600	660×660	706×706	1400	120	16-Φ16
1100×600	1180×660	1206×706	1400	120	20-Φ18
700×700	770×770	820×820	1600	140	20-Φ18
800×800	870×870	920×920	1700	140	20-Φ18
1200×800	1280×870	1340×920	1700	140	28-Φ18
900×900	974×974	1030×1030	2000	160	24-Φ18
1000×1000	1074×1074	1130×1130	2200	160	24-Φ18
1100×1100	1183×1183	1240×1240	2500	180	28-Φ18
1200×1200	1280×1280	1340×1340	2700	180	32-Φ18

BZ-Ⅱ外形連接尺寸表：

A×A1	B×B1	C×C1	L	H	n-d
300×300	356×356	396×396	800	120	8-Φ12
400×400	456×456	493×496	1000	120	12-Φ12
1000×400	1056×456	1096×496	1000	120	18-Φ14
1200×400	1256×456	1296×496	1000	120	18-Φ14
500×500	560×560	606×606	1200	140	16-Φ16
550×550	610×610	656×656	1300	140	16-Φ16
600×600	660×660	706×706	1400	140	16-Φ16
1100×600	1180×660	1206×706	1400	140	20-Φ18
700×700	770×770	820×820	1600	160	20-Φ18
800×800	870×870	920×920	1700	160	20-Φ18
1200×800	1280×870	1340×920	1700	160	28-Φ18
900×900	974×974	1030×1030	2000	180	24-Φ18
1000×1000	1074×1074	1130×1130	2200	180	24-Φ18
1100×1100	1183×1183	1240×1240	2500	200	28-Φ18
1200×1200	1280×1280	1340×1340	2700	200	32-Φ18

使用說明：
※安裝時兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
※運行時不得對抽出的棒條進行猛烈撞擊，以免棒條變形無法復位。
※切斷流通塊料時，必須從兩邊依次插入棒條。
※若長期存放，不允許露天存放或堆置。
