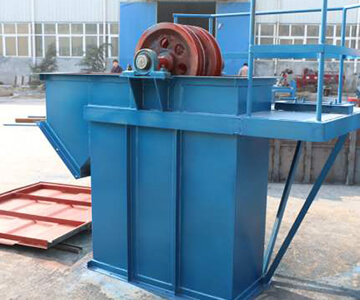

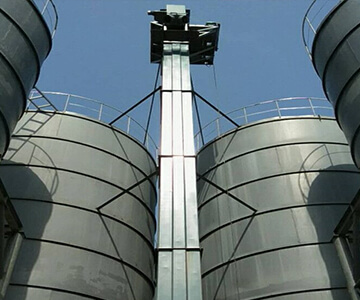

TH型環鏈斗式提升機簡介

TH斗式提升機使用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀的物料，如糧食、煤、水泥、碎礦石等，輸送高度可達到40m。值得一說的是設備的鏈條經特殊處理壽命長，下部采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

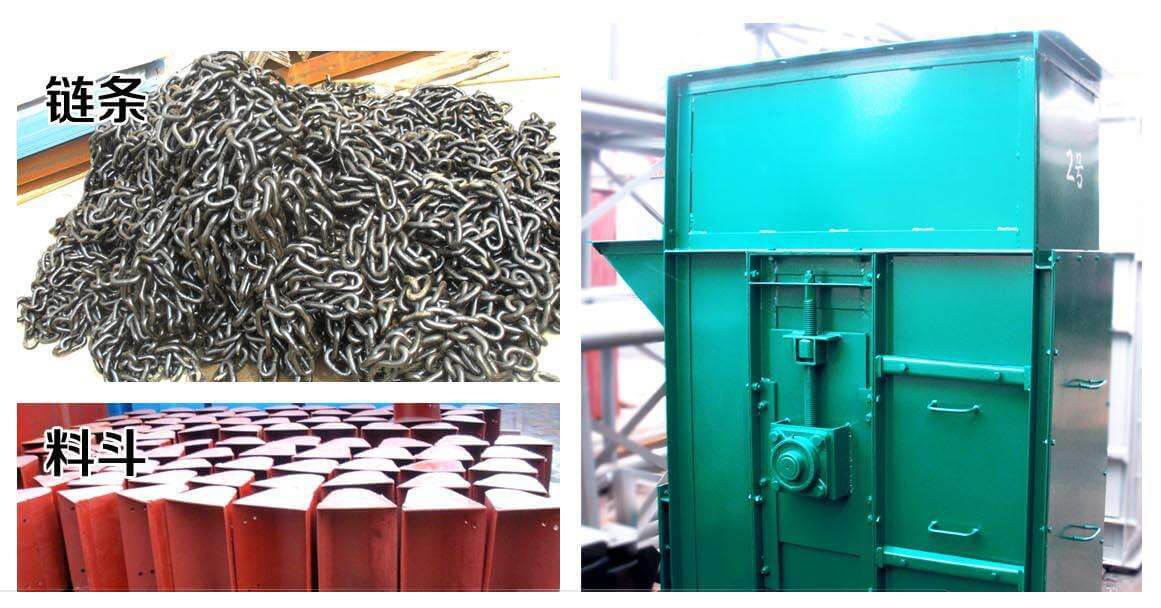

TH斗式提升機屬于鏈條斗式提升機的一種，跟TD斗式提升機相比，料斗的承受部件為鏈條，取代了原有皮帶傳動。采用鍛造的環形鏈條作為牽引構件，在運行過程中采用混合式或重力式卸料。提升高度在4.5米-40m之間，斗寬從160-1250。

TH斗式提升機技術參數表

提升機型號規格		TH315		TH400		TH500		TH630
料斗形式		ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量(100%)米3/時		35	59	58	94	73	118	114	185
料斗	料斗容積(盛水)升	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
	料斗間距(毫米)	512/688
鏈條	圓鋼直徑*節距(毫米)	φ18*64/φ22*86
	單條破斷載荷(千牛頓)	≥320~≥480
單位長度牽引件重量(公斤/米)		25.64	26.58	31.0	31.9 41.5	44.2		49.0	52.3
傳動鏈輪轉速(轉/分)		42.5		37.6/35.8				31.8
輸送物料最大塊度(毫米)		35		40-50				60

TH斗式提升機工作原理

TH提升機在工作時，料斗把物料從下面的儲藏室中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，將物料倒入接受槽內。帶傳動的提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。th提升機一般都裝有機殼，以防止th提升機中粉塵飛揚。

TH斗式提升機性能特點：

1、輸送量大，相同斗寬的TH型斗式提升機型與HL型斗式提升機型相比，輸送量增大近一倍。

2、th提升機采用組裝式鏈輪，有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

3、th提升機的結構緊湊，機械尺寸小與同等提升量的其他類型提升機相比，NE提升機的機械尺寸較小。

4、設備的機身下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。

本機備有兩種料斗：

zh型（中深斗）一般使用于輸送濕的，易結塊，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。

sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

本提升機代號為TH，即圓環鏈斗式提升機，產品規格以斗寬表示。

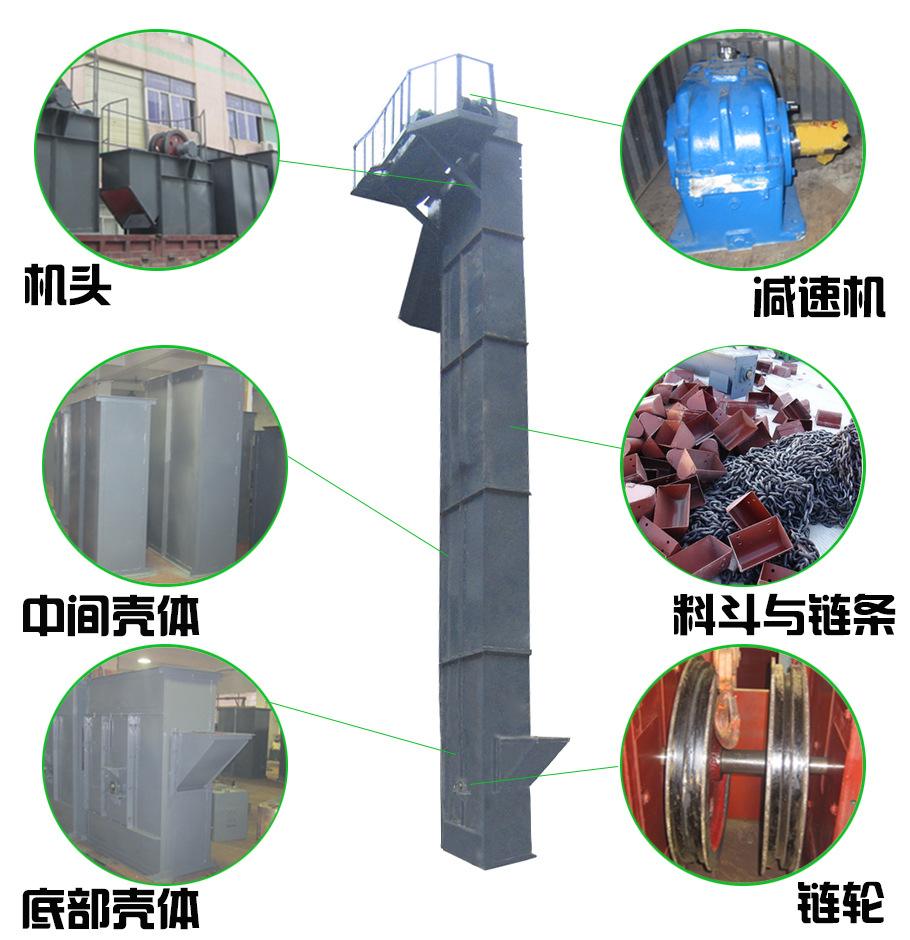

TH型斗式提升機結構示意圖

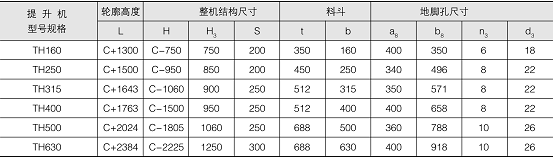

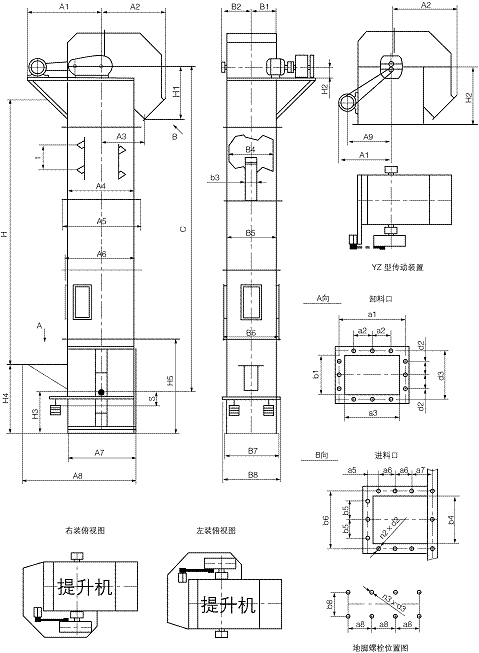

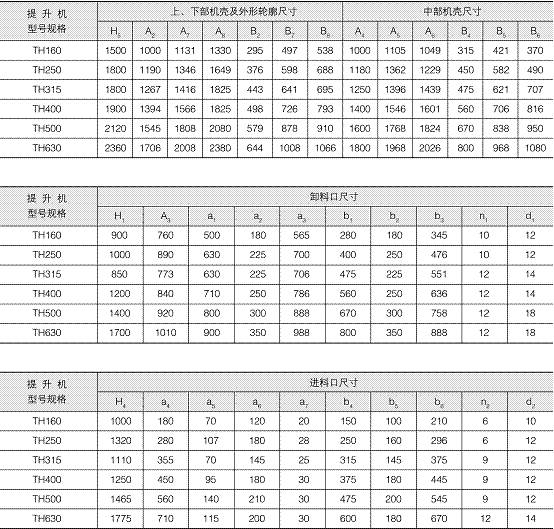

外形安裝尺寸圖:
