技術參數表

性能 型號		HMC-32	HMC-48	HMC-64	HMC-80	HMC-96	HMC-112
處理風量(m3/h)		1500-2100	2100-3200	2900-4300	4000-6000	5200-7000	6000-9000
總過濾面積(m2)		24	36	48	60	72	84
過濾風速(m/min)		1.00-1.50	1.00-1.50	1.00-1.50	1.10-1.70	1.20-1.70	1.20-1.80
濾袋數量(條)		32	48	64	80	96	112
入口氣體溫度(°C)		≤120°C
設備阻力(Pa)		≤1200
入口粉塵濃度(g/m3;)		＜200
出口排放濃度(mg/m3;)		≤50
清灰用壓縮空氣	壓力(MPa)	0.5-0.7
	耗氣量(m3;/min)	0.10	0.14	0.20	0.24	0.29	0.34
承受負壓(Pa)		5000
脈沖閥數量(個)		4	6	8	10	12	14
風機用電機功率		1.5	3.0	3.0	5.5	5.5	7.5
重量kg	A型(帶灰斗)	1350	1620	1850	2360	2800	3200
	B型(不帶灰斗)	1220	1470	1670	2150	2540	2880

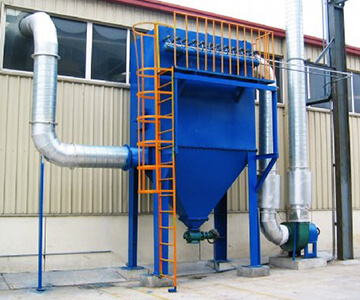

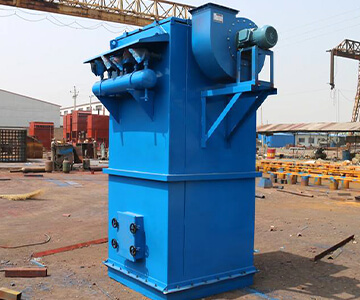

HMC型單機脈沖除塵器簡介

HMC型單機脈沖除塵器是我公司消化吸收國外同類產品先進技術經改進后設計而成的小型袋除塵器。該除塵器采用高壓（0.5-0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其它單機相比，具有清灰動能大，清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便（外濾式），廣泛用于建材、冶金、礦山、化工、煤炭、非金屬礦_細粉加工等行業含塵氣體凈化處理系統，是環保除塵的理想設備。

HMC型單機脈沖除塵器共有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式B型二種。

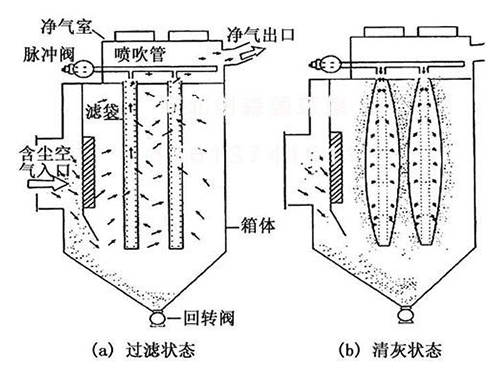

HMC型單機脈沖除塵器工作原理

含塵氣體由進氣口進入灰斗、或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使濾袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期_濾袋上的粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5-0.7MPa)由噴吹孔眼噴出（稱一次風）通過文氏管誘導數倍于一閃風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。

HMC型脈沖單機除塵器的特點：

1、HMC型脈沖單機除塵器清灰周期短、能耗低，有效延長濾袋壽命；

2、濾袋口采用彈性漲圈，密封性能好，牢固可靠；

3、除塵骨架減少了濾袋與骨架摩擦，方便卸袋；

4、進、出口風道布置緊湊，氣流阻力小；

5、換除塵布袋時，先抽出骨架，濾袋掉入灰斗，由人孔處取出，換袋便捷；

6、噴吹裝置加裝了保護罩和蓋板，除塵器可露天設置。

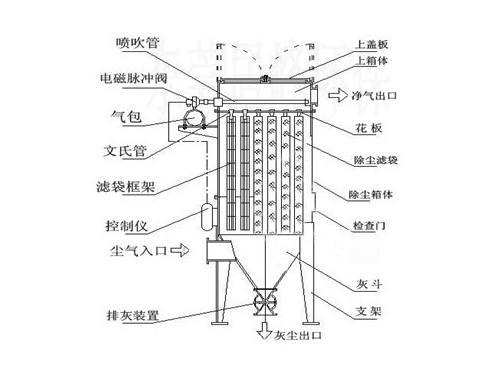

部件組成

HMC型單機脈沖除塵器結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用耐溫橡膠條密封，保證除塵器嚴密不漏風。
